Precisão sem compromissos
Exatidão mantida em ambientes de produção com vibração, graças à referenciação dinâmica do sistema ótico.
Creaform · Automação de controlo de qualidade
R-Series
Soluções automatizadas de controlo dimensional: células de medição CUBE-R® e scanners robotizados MetraSCAN 3D-R para inspecionar mais peças, com menos recursos e ciclos mais curtos — rumo à inspeção a 100% e a zero defeitos.
CUBE-R M Series™
A célula de medição industrial de alta produtividade
O CUBE-R responde às exigências atuais da produção: mais produtividade, melhor qualidade do produto e menores custos operacionais, mantendo a exatidão mesmo em ambientes com vibração e em superfícies difíceis.
Com programação offline inteligente, dados 3D de campo total a elevada cadência e processamento em paralelo para reduzir o tempo de ciclo, permite realizar muito mais inspeções com os mesmos recursos.

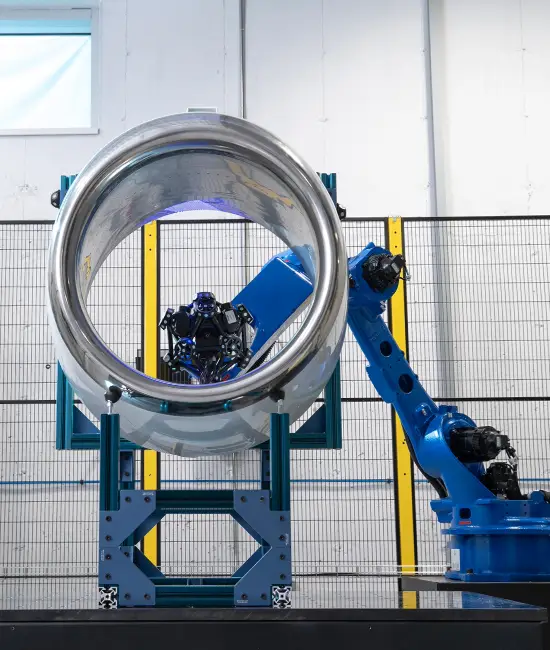

Superfícies difíceis
Digitalização de peças brilhantes, escuras ou multimaterial sem qualquer preparação prévia.
Turnkey ou à medida
Modelos padrão de instalação rápida ou configurações personalizadas ao seu layout e requisitos de segurança.
Automação acessível
Programação offline simples: qualquer operador consegue criar e executar rotinas de inspeção.
Configurações
Uma célula ajustada às suas peças
O CUBE-R tem um design modular que suporta inúmeras configurações — dimensionado para as peças de hoje e escalável para as de amanhã. Está disponível em três modelos turnkey (M2™, M3™ e M4™) para peças até 2 m, 3 m e 4 m, ou em layouts totalmente personalizados pela equipa de engenharia da Creaform.

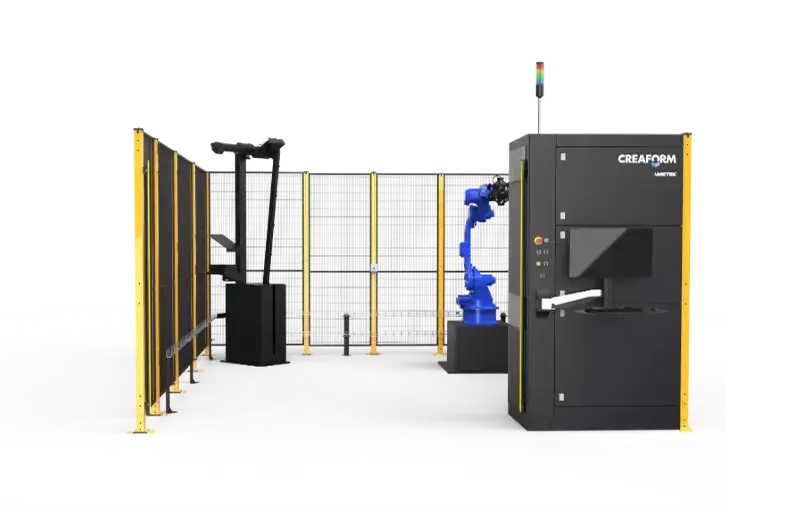

CUBE-R M2
Peças até 2 m
Célula compacta para componentes de média dimensão.

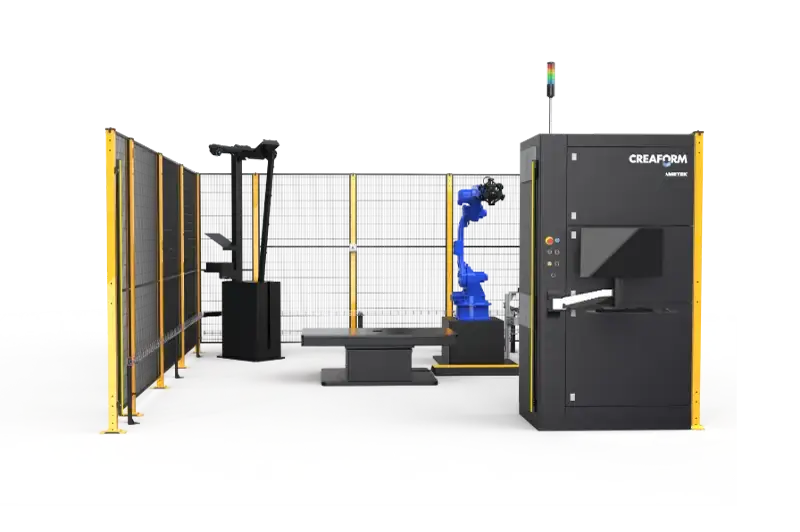

CUBE-R M3
Peças até 3 m
O equilíbrio entre volume de medição e área ocupada.

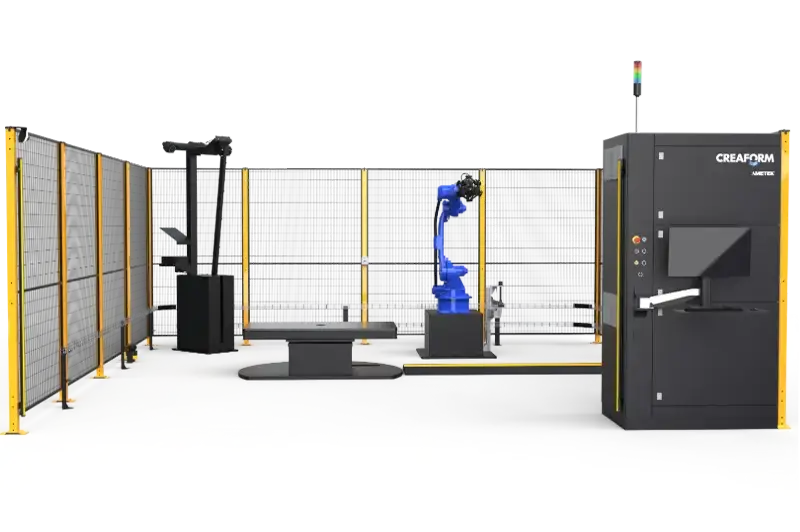

CUBE-R M4
Peças até 4 m
Para peças de grande dimensão e conjuntos completos.

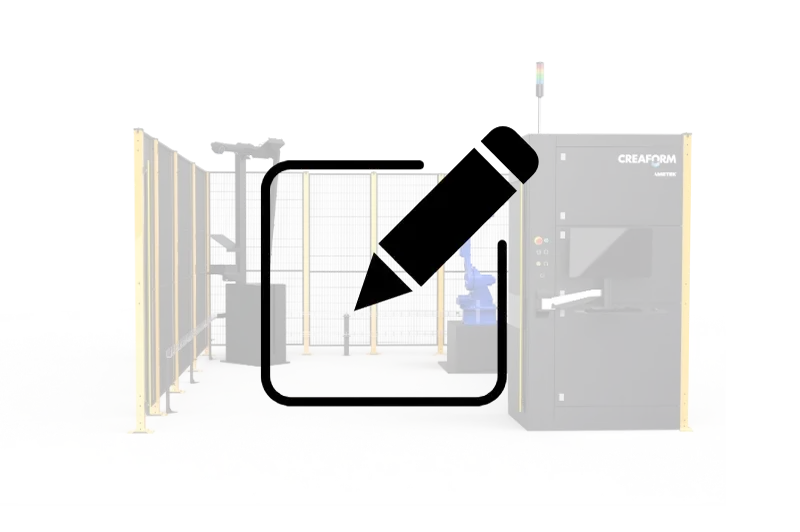

Configuração à medida
Layout personalizado
Hardware, robô, software e segurança adaptados ao seu processo.
Acessórios
Mais produtividade em cada ciclo
Productivity Kit
Digitalização contínua com processamento em paralelo, eliminando tempos mortos de tratamento de dados.
Placa de fixação amovível
Paletes que permitem preparar peças e gabaris fora da célula, reduzindo o tempo de mudança de referência.

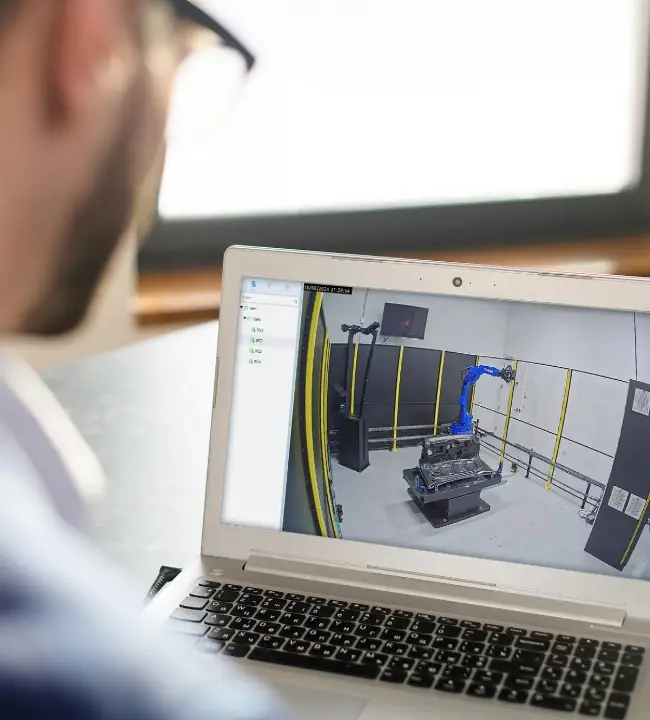

Kit de acesso remoto seguro
Câmaras integradas e conectividade para diagnóstico remoto, ativável apenas no local por chave rotativa.

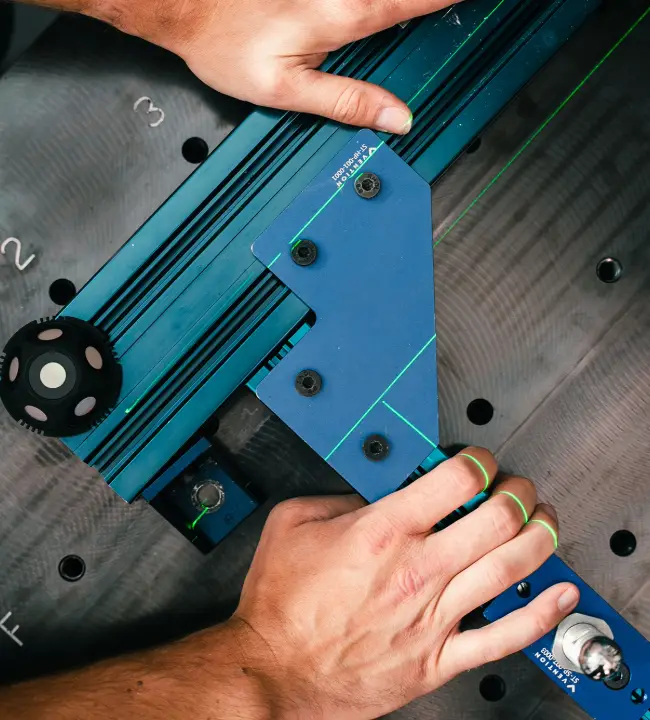

Virtek Iris™ 3D
Projeção laser que guia o posicionamento exato da peça e do gabari, eliminando erro humano na preparação.

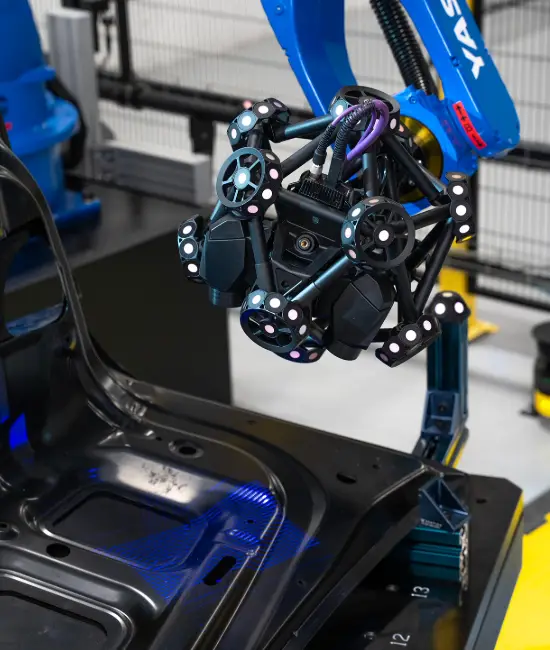

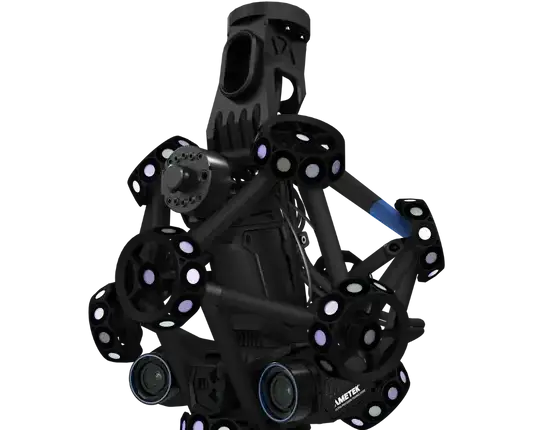

MetraSCAN 3D-R
Scanners óticos CMM montados em robô
O MetraSCAN 3D-R permite medir centenas de peças por dia. Perfeito para inspeção at-line em produção em série, aproxima o controlo de qualidade da peça, com integração simples e instalação rápida.
- Até 3 000 000 medições/segundo para ciclos curtos
- Velocidade constante em qualquer superfície ou acabamento
- Medição fiável junto à linha de produção
- Integração com robôs industriais e cobots

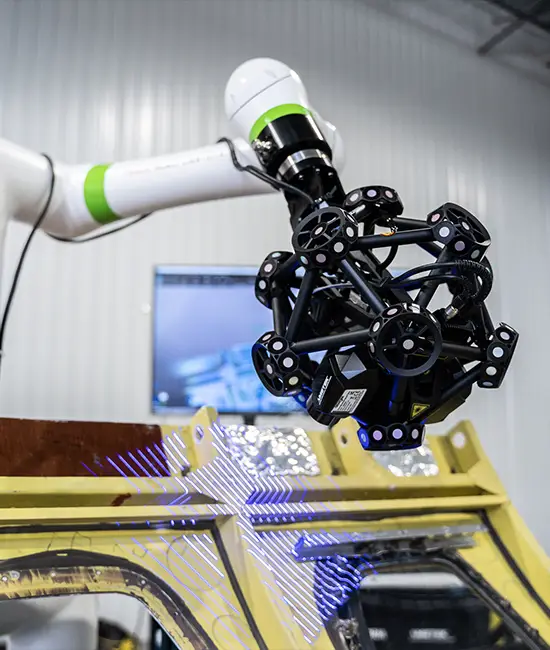

MetraSCAN-R BLACK Elite
Ideal para peças com muitas superfícies
45 linhas laser e um campo de visão amplo para aquisição rápida de dados. A referenciação dinâmica assegura medições contínuas e precisas, mesmo em ambientes de produção com vibração. Indicado para fundições de grande dimensão, peças automóveis e da indústria pesada ou conjuntos complexos.
- Fonte de luz
- 45 linhas laser
- Taxa de medição
- 1 800 000 medições/s
- Área de digitalização
- 310 x 350 mm

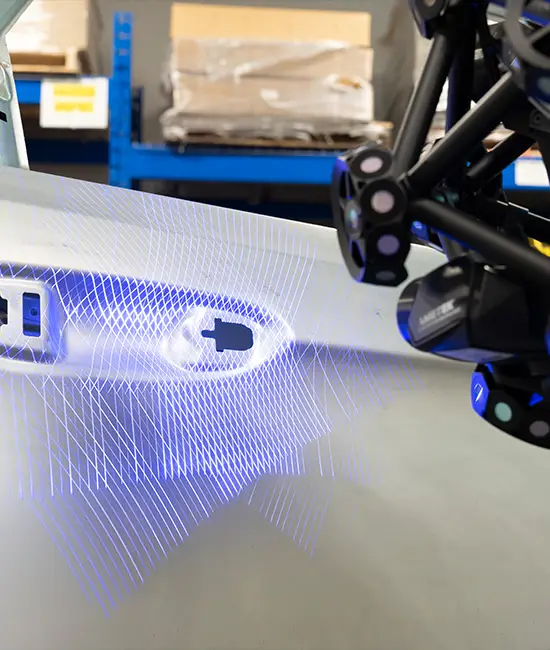

MetraSCAN-R BLACK Elite HD
Ideal para peças com muitas arestas e recortes
Baseado na mesma tecnologia, oferece resolução superior e um campo de visão otimizado para responder às exigências do setor automóvel. Ganhos claros em velocidade e repetibilidade em aplicações difíceis, como a medição 3D de peças de chapa.
- Fonte de luz
- 69 linhas laser
- Taxa de medição
- 3 000 000 medições/s
- Área de digitalização
- 190 x 170 mm
Pronto para automatizar o seu controlo de qualidade?
A nossa equipa de especialistas em automação encontra a configuração R-Series ideal para as suas peças, volumes e requisitos de precisão.
