Na indústria da fundição, ver nem sempre é acreditar.

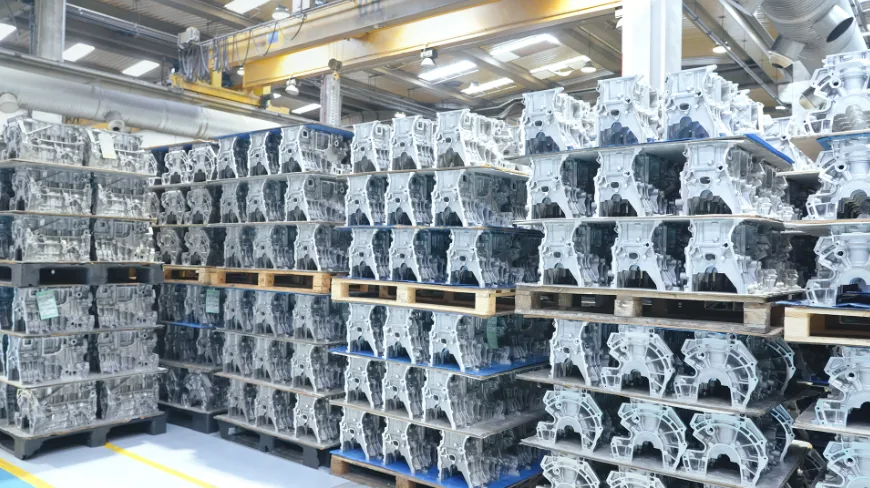

Isto porque uma peça fundida, seja um bloco de motor, um corpo de válvula, um engate de vagões, um cubo de turbina eólica, um acessório de tubagem, uma hélice marítima ou uma peça estrutural para a indústria aeronáutica, pode, em determinadas condições, passar numa inspeção visual e, ainda assim, apresentar falhas mais tarde, já na fase de maquinagem.
Com um mercado global avaliado, segundo algumas estimativas, em cerca de 300 mil milhões de dólares em 2026, e numa altura em que a competitividade entre nações e blocos económicos atinge níveis nunca vistos desde a Guerra Fria, problemas como falta de material, distorção ou variação dimensional podem fazer a diferença entre uma fundição que prospera e uma que não sobrevive.
Assim que surgem estrangulamentos no processo, os problemas a jusante multiplicam-se depressa: os fabricantes perdem material, tempo de máquina e capacidade produtiva. Por isso, o verdadeiro desafio não está em medir as peças fundidas, mas sim em identificar os problemas cedo o suficiente para se poder agir sobre eles.
Sinergia entre Software e Hardware

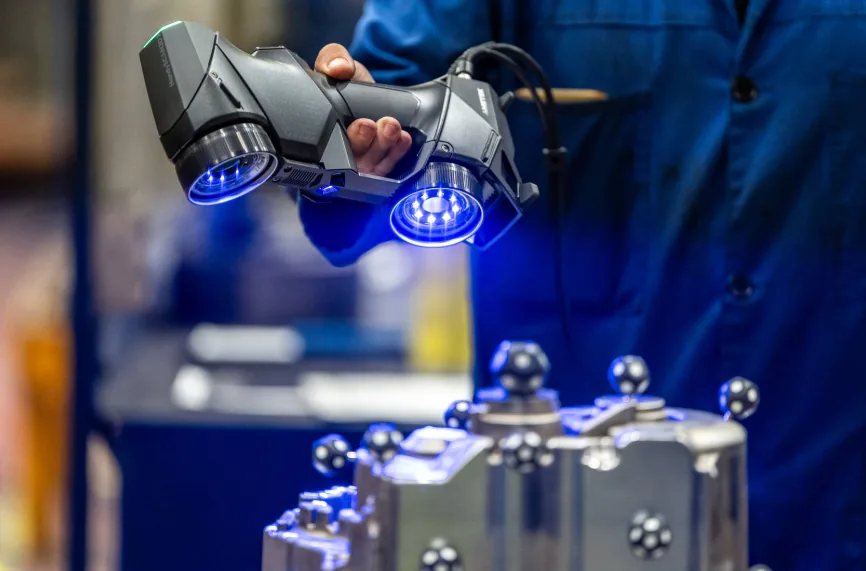

Atualmente, software avançado como o CAM2, da FARO CREAFORM, capaz de processar, visualizar e analisar dados complexos recolhidos por braços de medição articulados portáteis e por scanners laser 3D portáteis, está a dar resposta a estas preocupações.
Isto é possível porque um scanner laser ou uma Máquina de Medição por Coordenadas (MMC) portátil representam apenas metade da equação da medição 3D. É a sinergia entre os dois que torna possíveis os fluxos de trabalho de inspeção digital modernos, resultando em inspeções mais rápidas, maior confiança na qualidade do produto, melhor rastreabilidade e decisões mais informadas ao longo de todo o ciclo de fabrico.
Em muitos aspetos, é o software que desbloqueia o verdadeiro valor de negócio do hardware de medição, transformando dados capturados em conhecimento operacional.
O que é o CAM2?
O CAM2 é uma solução de software de metrologia compatível com os scanners 3D portáteis e as tecnologias de medição portátil da FARO CREAFORM, incluindo os FaroArms, os laser trackers, os scanners 3D portáteis da gama HandySCAN 3D e outros sistemas de medição por coordenadas.
O software ajuda fabricantes, equipas de qualidade e profissionais de metrologia a inspecionar peças, verificar dimensões, comparar objetos físicos com modelos CAD e gerar relatórios de inspeção detalhados. Concebido como um ecossistema modular, o CAM2 permite selecionar apenas as funcionalidades que correspondem aos requisitos concretos de medição e controlo de qualidade de cada empresa, em vez de forçar o investimento numa solução única para todos os casos.
Em vez de obrigar os operadores a interpretar manualmente milhões de pontos de dados, o CAM2 organiza a informação de medição em comparações visuais, mapas de cor, análises estatísticas e relatórios automáticos, tornando os desvios e as não conformidades muito mais fáceis de identificar.

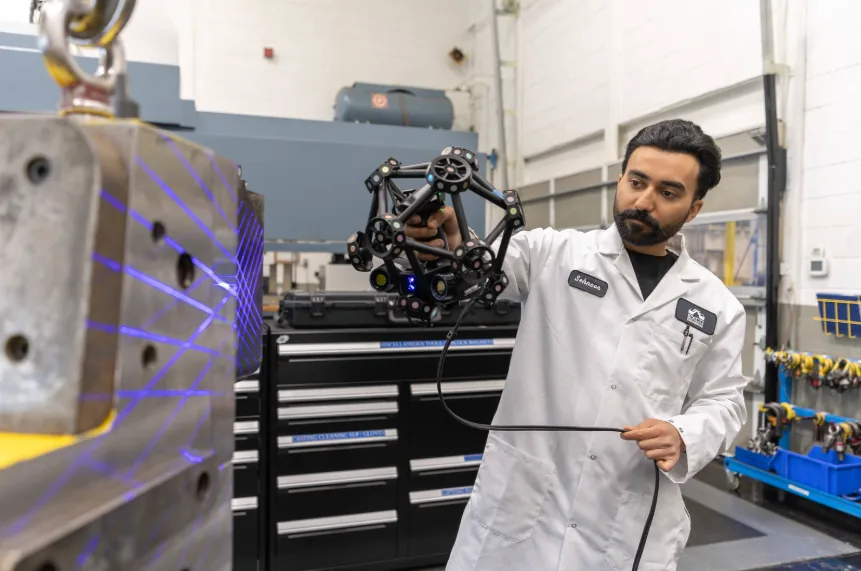

Ao capturar dados de digitalização 3D completos e precisos das superfícies das peças fundidas em diferentes fases da produção, os scanners 3D, utilizados em conjunto com software como o CAM2, permitem às fundições agilizar a validação de ferramentas, realizar controlo de qualidade, iniciar análises de defeitos e fazer engenharia inversa de peças existentes.
Seja para o fabrico de moldes, inspeção de peças fundidas ou acompanhamento de desgaste, as soluções de medição 3D e o respetivo software são, cada vez mais, elementos indispensáveis em qualquer conjunto de ferramentas de metrologia.
Potencial Poderoso, Resultados Reais
Um dos maiores desafios que os fabricantes enfrentam ao trabalhar com componentes fundidos ou forjados é garantir que existe material suficiente nos pontos certos antes de iniciar a maquinagem.
As mais recentes melhorias de inspeção do CAM2 dão às equipas a confiança necessária para posicionar, analisar e validar digitalmente as peças fundidas antes de se efetuar o primeiro corte.
Os benefícios são evidentes: menos desperdício de material, prevenção de falhas de maquinagem, decisões mais rápidas e baseadas em dados, e relatórios de inspeção totalmente rastreáveis.
Mapeamento de Cor Avançado
O Mapeamento de Cor Avançado proporciona uma visualização de desvios reforçada, com ferramentas de mapeamento de cor flexíveis. Permite criar múltiplos mapas de cor com diferentes alinhamentos, comparar com o modelo CAD completo ou com superfícies selecionadas, aplicar tolerâncias individuais a cada mapa de cor e criar esquemas de cor personalizados, incluindo limites de aprovação/reprovação (go/no-go).
Combinada com relatórios claros e intuitivos sobre os desvios, esta funcionalidade permite identificar mais rapidamente as áreas problemáticas e comparar cenários lado a lado. Com isto, os operadores das fundições transformam dados complexos em decisões mais céleres, ao mesmo tempo que melhoram a comunicação interna e reduzem a ambiguidade nas tarefas.
Análise de Corte Transversal
A análise de corte transversal examina a forma de uma peça fundida através de um corte ou fatia virtual sobre a peça. Isto revela a geometria interna do molde, incluindo espessuras de parede, transições, nervuras, cavidades e outras características que não são visíveis a partir do exterior.
Esta atualização inclui ferramentas melhoradas para criar e analisar estes cortes transversais sem necessidade de cortar fisicamente a peça. Deste modo, é possível extrair a geometria real a partir das digitalizações efetuadas, ao mesmo tempo que se calculam as características teóricas diretamente no software. Com esta visão sobre o interior das peças, os operadores das fundições conseguem validar dimensões críticas face ao que foi projetado, aprofundar as inspeções e gerar medições prontas a incluir em relatórios.
Alinhamento Inteligente
O Alinhamento Inteligente (Smart Alignment) é uma funcionalidade avançada de alinhamento entre a nuvem de pontos e o modelo CAD, que permite alinhar componentes de geometria complexa e distribuir o excesso de material em torno do modelo CAD nominal.
Esta funcionalidade de ajuste avançado foi concebida para garantir um alinhamento mais robusto e fiável em componentes exigentes e simétricos. Permite executar em paralelo múltiplos alinhamentos, com diferentes algoritmos e conjuntos de parâmetros, selecionar automaticamente o resultado ótimo através de heurísticas e avaliação estatística, e detetar e compensar simetrias para reduzir o risco de desalinhamento.
O CAM2 ao Longo de Todo o Processo de Fabrico
Como qualquer operador de fundição sabe, a fundição de metais é um processo detalhado e composto por múltiplas etapas, que começa no fabrico de padrões, ferramentas e moldes.
- Verificação de protótipos, inspeção da primeira peça e controlo de qualidade
- Desempenho e otimização do processo de fundição
- Análise de falhas e acompanhamento de desgaste
- Engenharia inversa
Como referido, o CAM2 é muito mais do que um software de inspeção. Ao combinar, num único ambiente, dados de digitalização, modelos CAD, resultados de inspeção dimensional e ferramentas de relatório, o software ajuda as fundições a tomar decisões mais rápidas e informadas, ao mesmo tempo que melhora a comunicação entre as equipas de engenharia, ferramentas, qualidade e produção.
Aplicações em Fundições em Destaque
Tal como acontece com qualquer processo de fabrico, a integração da inspeção 3D nas fases-chave da produção traz múltiplos benefícios a jusante. Para as fundições, isto significa maior confiança de que as peças fundidas foram produzidas corretamente, contêm material suficiente para as operações seguintes (incluindo a maquinagem) e estão prontas a avançar na produção com o mínimo risco de problemas de qualidade dispendiosos.
Fabrico de Padrões, Ferramentas e Moldes
No fabrico de padrões, ferramentas e moldes, o CAM2 permite às fundições comparar diretamente padrões, moldes e ferramentas físicas com os respetivos desenhos CAD. Os mapas de desvio a cores e as análises de comparação entre a peça e o modelo CAD oferecem uma representação visual intuitiva de onde existe material a mais, a menos ou fora de tolerância.
Verificação de Protótipos, Inspeção da Primeira Peça e Controlo de Qualidade
Na verificação de protótipos, na inspeção da primeira peça (First Article Inspection) e no controlo de qualidade contínuo, o CAM2 agiliza a validação dimensional ao capturar dados de medição e gerar automaticamente relatórios de inspeção. As fundições podem confirmar que as peças fundidas em fase de protótipo correspondem ao que foi projetado antes de avançarem para produção, enquanto as inspeções da primeira peça estabelecem uma base de qualidade documentada.
Desempenho e Otimização de Processos
O CAM2 apoia também a otimização do desempenho e do processo de fundição, ajudando as equipas a identificar tendências ao longo de múltiplas inspeções. Ao analisar dados dimensionais ao longo do tempo, as fundições conseguem detetar problemas recorrentes relacionados com a contração do material, o movimento do molde, o desgaste das ferramentas ou a variabilidade do processo.
Deteção de Defeitos
Ao investigar defeitos, os dados históricos de inspeção podem ser comparados com digitalizações e modelos CAD anteriores para identificar quando e onde ocorreram as alterações dimensionais. Isto facilita a identificação da causa raiz, seja ela o desgaste das ferramentas, o desvio progressivo do processo ou a deformação do componente durante a sua utilização. Relatórios visuais detalhados ajudam todos os intervenientes a compreender claramente os resultados e a implementar ações corretivas.
Engenharia Inversa
Por fim, as capacidades de engenharia inversa do CAM2 alargam ainda mais o valor dos dados de medição recolhidos. Padrões antigos, ferramentas desgastadas ou peças fundidas físicas podem ser digitalizados em modelos 3D precisos, preservando a geometria crítica e acelerando o trabalho de redesenho. Ao transformar dados de digitalização em ativos digitais utilizáveis, as fundições conseguem modernizar ferramentas antigas, melhorar a documentação e criar uma base sólida para a melhoria contínua dos processos.
Soluções de Medição 3D: Muito Mais do que Simples Ferramentas de Medição
Da aceleração das inspeções da primeira peça à garantia de tolerâncias mais apertadas na validação final das peças fundidas, o software de análise e visualização de medição 3D, juntamente com o respetivo hardware de aquisição de dados, tornou-se uma tecnologia complementar essencial. Ao reduzir o tempo de inspeção e melhorar a qualidade das peças fundidas, as fundições conseguem simplificar os seus processos, detetar defeitos precocemente e minimizar retrabalhos dispendiosos.
Para além da inspeção, a versatilidade do software de medição 3D estende-se a todo o processo de fabrico, tornando-o um investimento de elevado valor e com retorno significativo. Com aplicações tão diversas, o CAM2 é, cada vez mais, uma aplicação indispensável, que ajuda a indústria da fundição a ganhar mais eficiência, mais precisão e uma competitividade mais ágil, num mundo cada vez mais exigente.
A S4METRO, representante oficial da FARO em Portugal, ajuda a sua empresa a escolher e implementar a solução de medição 3D certa, desde braços de medição a scanners portáteis e software CAM2, com apoio técnico local. Fale com um especialista.
