Inspecção não destrutiva
Analise o interior e o exterior de componentes complexos num único varrimento, sem destruir a peça. A tomografia computorizada (Raio-X) e os sistemas multissensor elevam o controlo dimensional e a deteção de porosidades a um nível inatingível pelos métodos tradicionais.
TomoScope® XS
Tomografia compacta de bancada.
Precisão: até 4 µm
Destaque: 160 kV
Plásticos técnicos, eletrónica e pequenos componentes.

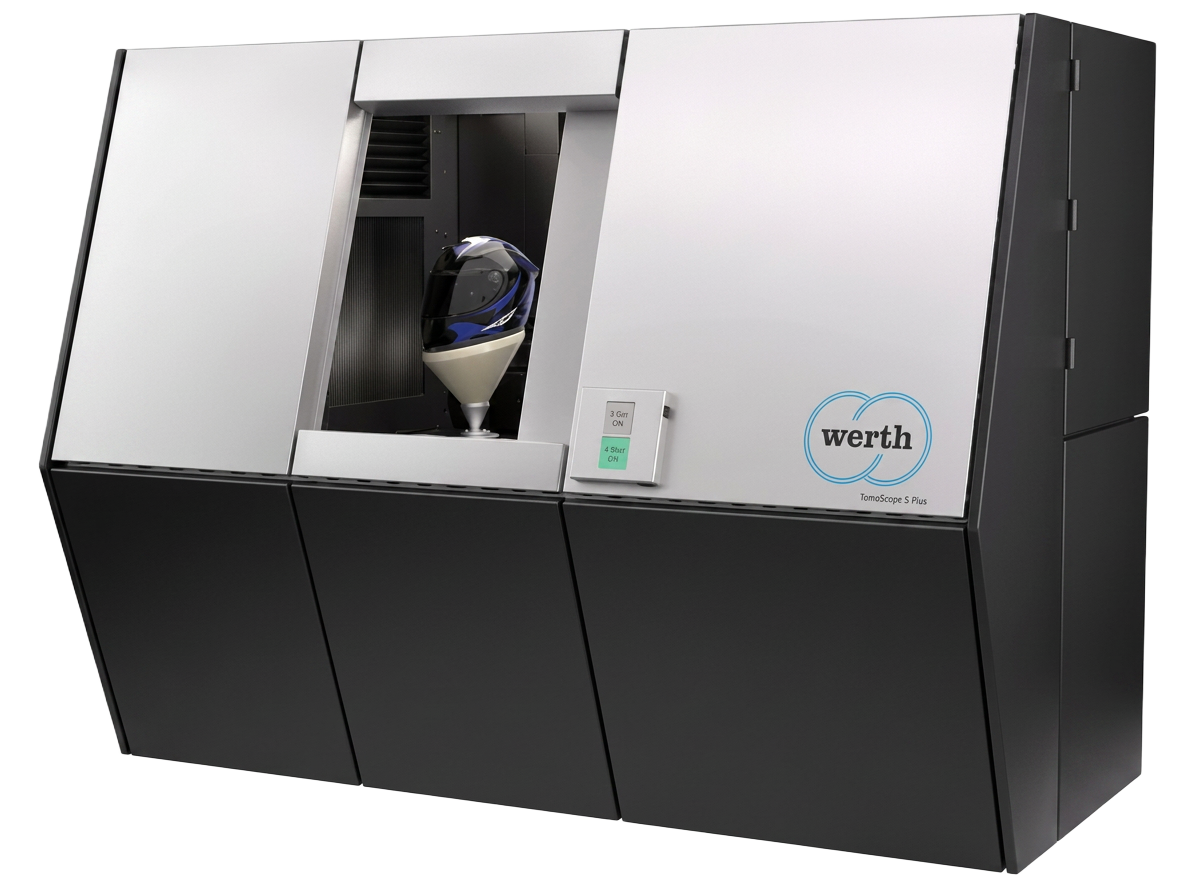

TomoScope® S
Precisão industrial para multi-materiais.
Precisão: até 2 µm
Destaque: 240 kV
Fundições, componentes médicos e aeroespacial leve.
TomoScope® L
Heavy duty para grandes volumes.
Precisão: até 1,5 µm + L/100
Destaque: 300 kV
Blocos de motor, carcaças de alumínio e fundições.

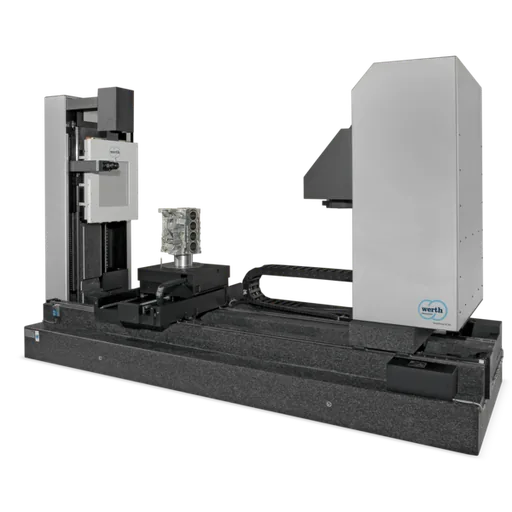

TomoScope® XL
Topo de gama para peças densas.
Precisão: até 1,8 µm + L/100
Destaque: 300 kV + NC
Automação industrial, ligas densas e inspeção volumétrica total.
Aplicações
O raio-X penetra o material para revelar vazios, inclusões e fissuras ocultas em peças de injeção plástica, fundição leve ou impressão 3D (Fabrico Aditivo). Garanta a integridade estrutural e valide processos de fabrico antes de a peça entrar em montagem.
Meça espessuras de parede, canais de refrigeração complexos e montagens completas sem necessidade de cortar ou destruir o componente original. Obtenha um modelo 3D (voxel/malha) integral e exato do interior e exterior num único ciclo de medição.
Para além do Raio-X, a integração de sistemas óticos (visão) permite a inspeção ultrarrápida de arestas, circuitos integrados, materiais flexíveis e transparentes. Onde a medição tátil deforma a peça ou simplesmente não chega, a visão ótica garante precisão absoluta.
A tomografia computorizada industrial (CT) é uma tecnologia de medição não destrutiva (NDT) que utiliza raios-X para capturar milhares de secções transversais de uma peça. Essas imagens são depois reconstruídas num modelo 3D volumétrico (voxel) que representa fielmente tanto o exterior como o interior do componente. Ao contrário dos scanners 3D óticos, que apenas mapeiam superfícies visíveis, a tomografia industrial revela o que está escondido: canais de refrigeração, vazios, inclusões, fissuras e tolerâncias internas.
Os sistemas multissensor da Werth, representados em Portugal pela S4METRO, combinam tomografia computorizada com sensores óticos de alta resolução e apalpação tátil numa única plataforma de medição por coordenadas. Isto permite inspecionar micro-detalhes em peças transparentes ou flexíveis, medir geometrias internas inacessíveis e comparar diretamente com o modelo CAD, tudo num único fluxo de trabalho metrológico. O resultado é um controlo dimensional completo, rastreável e adequado às exigências das indústrias automóvel, aeroespacial, médica e de moldes.
Demonstração técnica
Descreva a peça, as tolerâncias e o ambiente de medição: recebe uma recomendação técnica e proposta de investimento, com opções de compra, renting ou serviço de medição.
FAQ
Respostas rápidas sobre controlo dimensional não destrutivo, análise de raios-X industrial e tecnologia multissensor. Não encontra o que procura? Fale connosco.
Fale com os nossos especialistas e agende uma demonstração prática no seu chão de fábrica.
Falar com um Especialista
