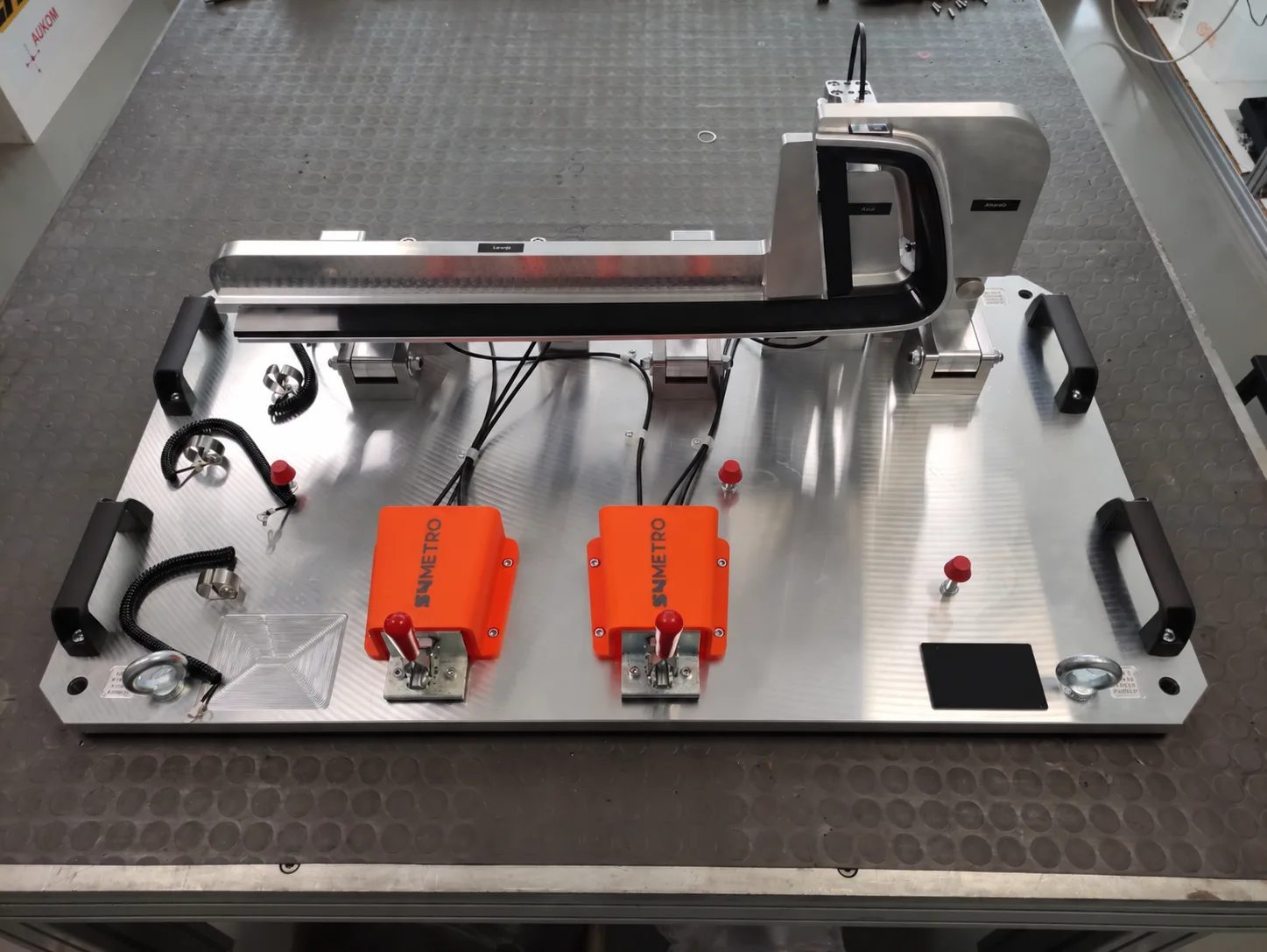

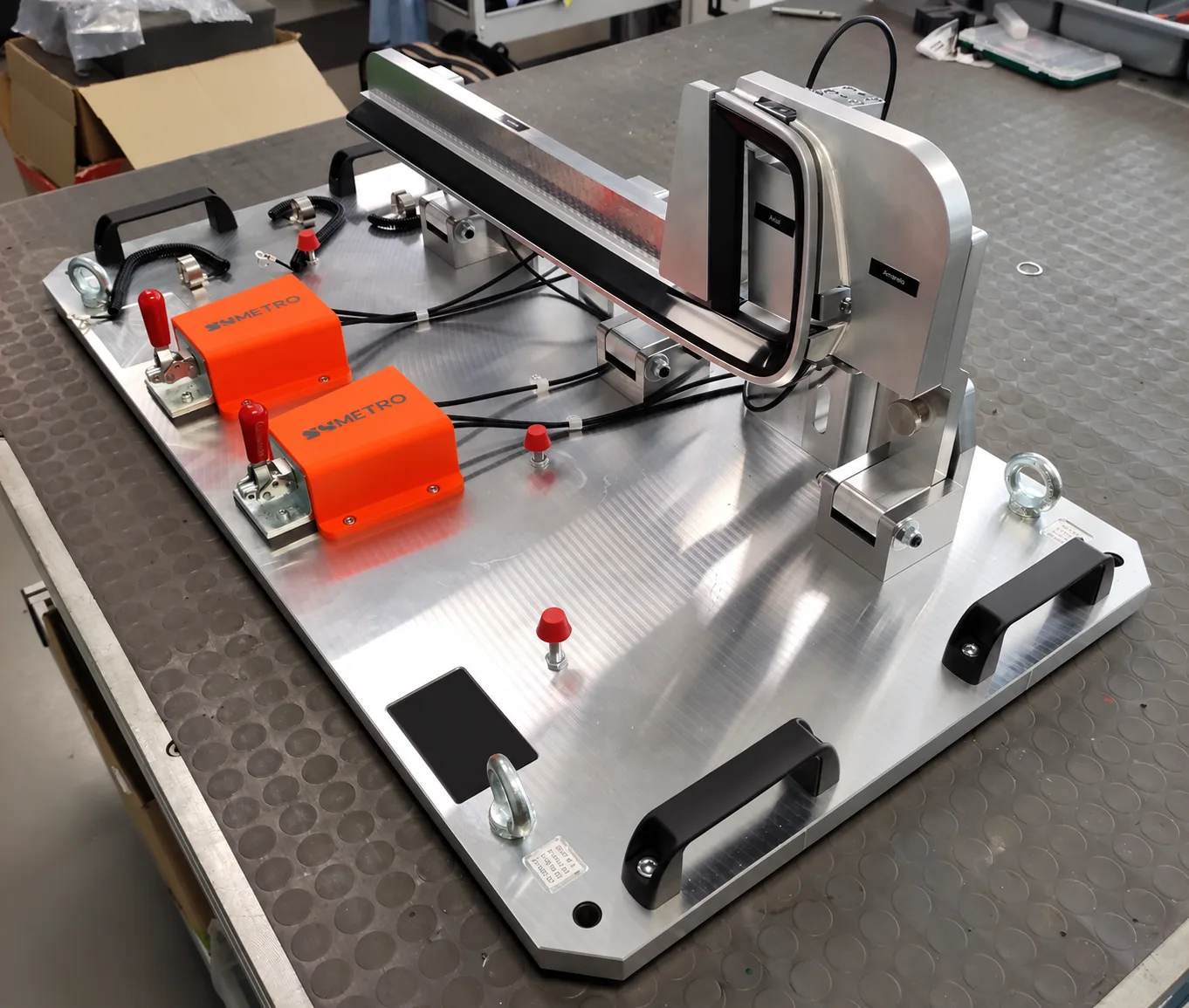

A equipa de engenharia da S4METRO desenvolveu um gabarito de controlo para o Volkswagen ID.4 PA que reproduz as condições reais de montagem no veículo. O projeto junta dois elementos: um sistema de mordentes que simula a clipagem e a desclipagem das peças, e a simulação das envolventes, conhecida como cubing.
Neste artigo explicamos o desafio, a solução que concebemos e como os nossos serviços de engenharia apoiam a indústria automóvel no controlo dimensional.
O desafio: validar peças como se estivessem montadas no carro
Uma peça pode cumprir todas as cotas do desenho e, ainda assim, falhar na linha de montagem. Folgas, nivelamentos e a força de fixação dos clipes só se revelam quando a peça interage com os componentes à sua volta.
Na indústria automóvel, cada problema detetado na linha custa tempo e dinheiro. O objetivo deste projeto era antecipar esses problemas e validar as peças do ID.4 PA nas mesmas condições em que vão ser montadas no veículo.
Gabarito com sistema de mordentes: clipagem e desclipagem reais

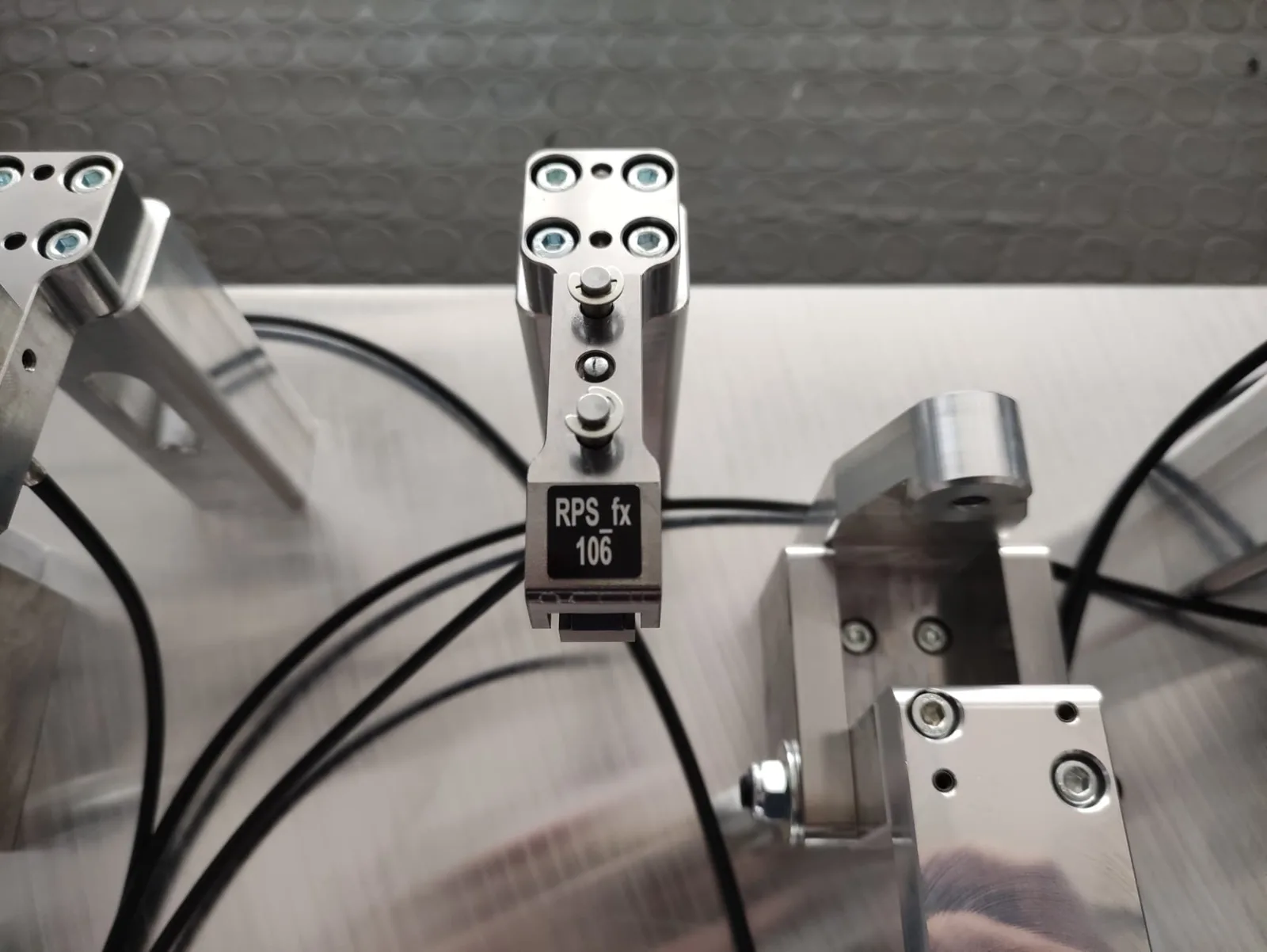

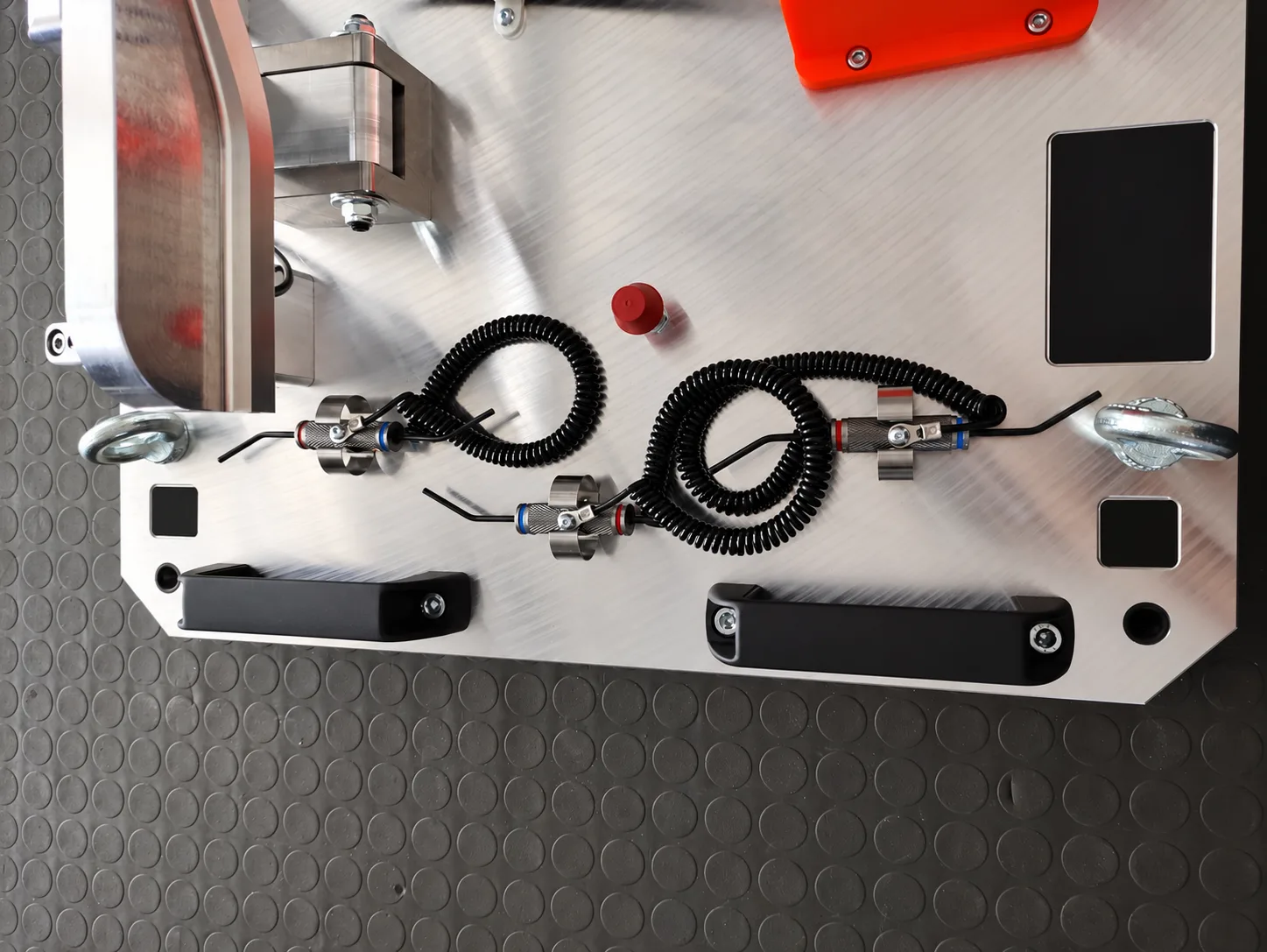

O gabarito integra um sistema de mordentes que fixa a peça da mesma forma que os pontos de clipagem do carro. O operador pode clipar e desclipar a peça tal como acontece na montagem.
Assim é possível validar:
- a fixação correta de cada ponto de clipagem;
- o comportamento da peça durante a montagem e a desmontagem;
- a posição final da peça depois de fixada, nas condições reais de utilização.
Cubing: simulação das envolventes

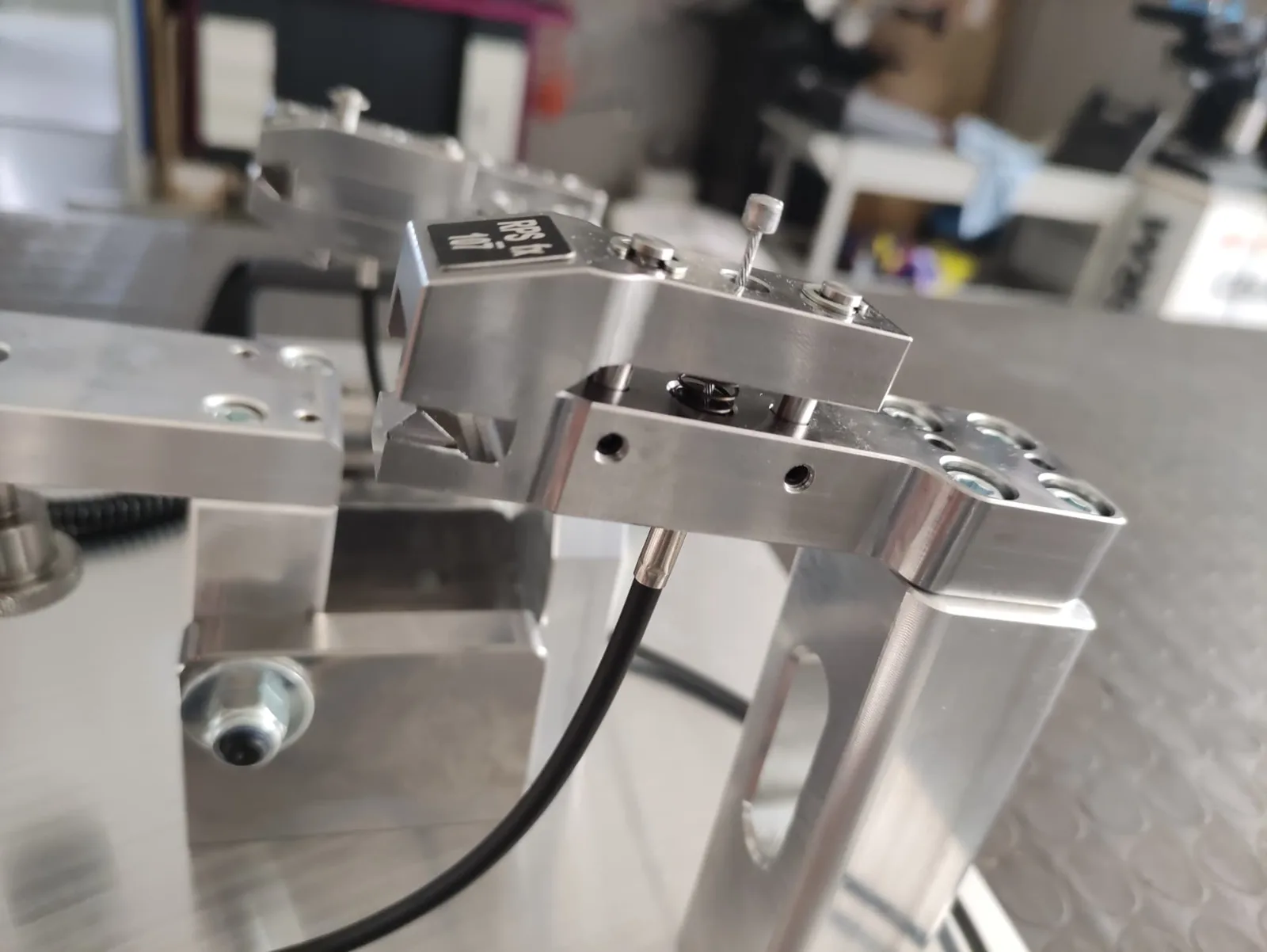

O cubing reproduz no gabarito a geometria das peças adjacentes à peça em controlo. Em vez de medir a peça isolada, avalia-se como ela encaixa no conjunto.
Com a simulação das envolventes, a equipa de qualidade consegue verificar folgas e nivelamentos (gap & flush) e a integração da peça com os componentes vizinhos. O resultado é um meio de controlo que deteta desvios antes de as peças chegarem à linha de montagem.
Serviços de engenharia S4METRO: do conceito ao meio de controlo
Este projeto foi concebido e desenvolvido pela equipa de engenharia da S4METRO. Acompanhamos cada meio de controlo desde a análise dos requisitos do cliente até à entrega.
Os nossos serviços de engenharia incluem:
- Projeto de gabaritos de controlo à medida de cada peça e de cada cliente;
- Cubing e simulação de envolventes para validação de conjuntos;

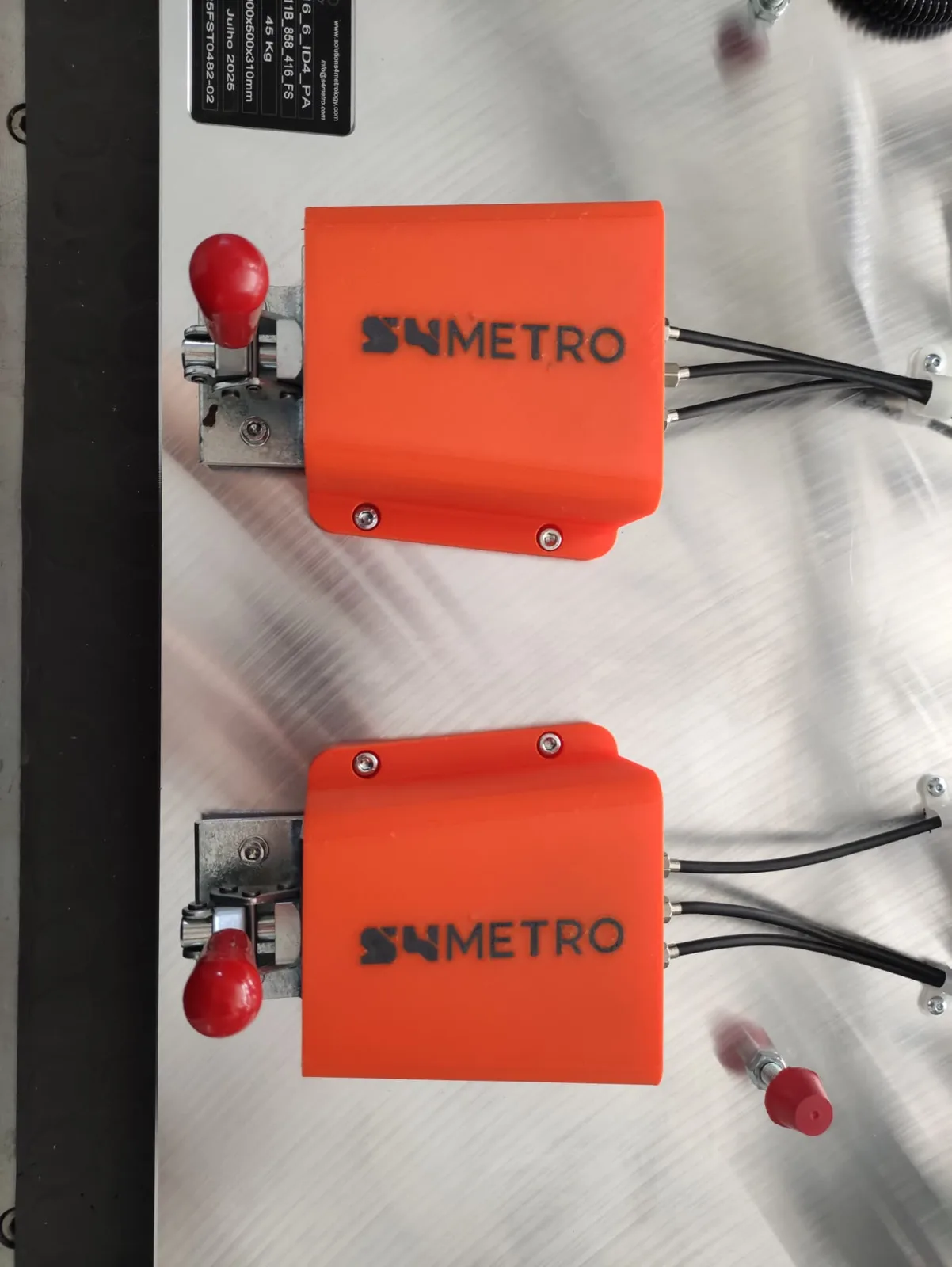

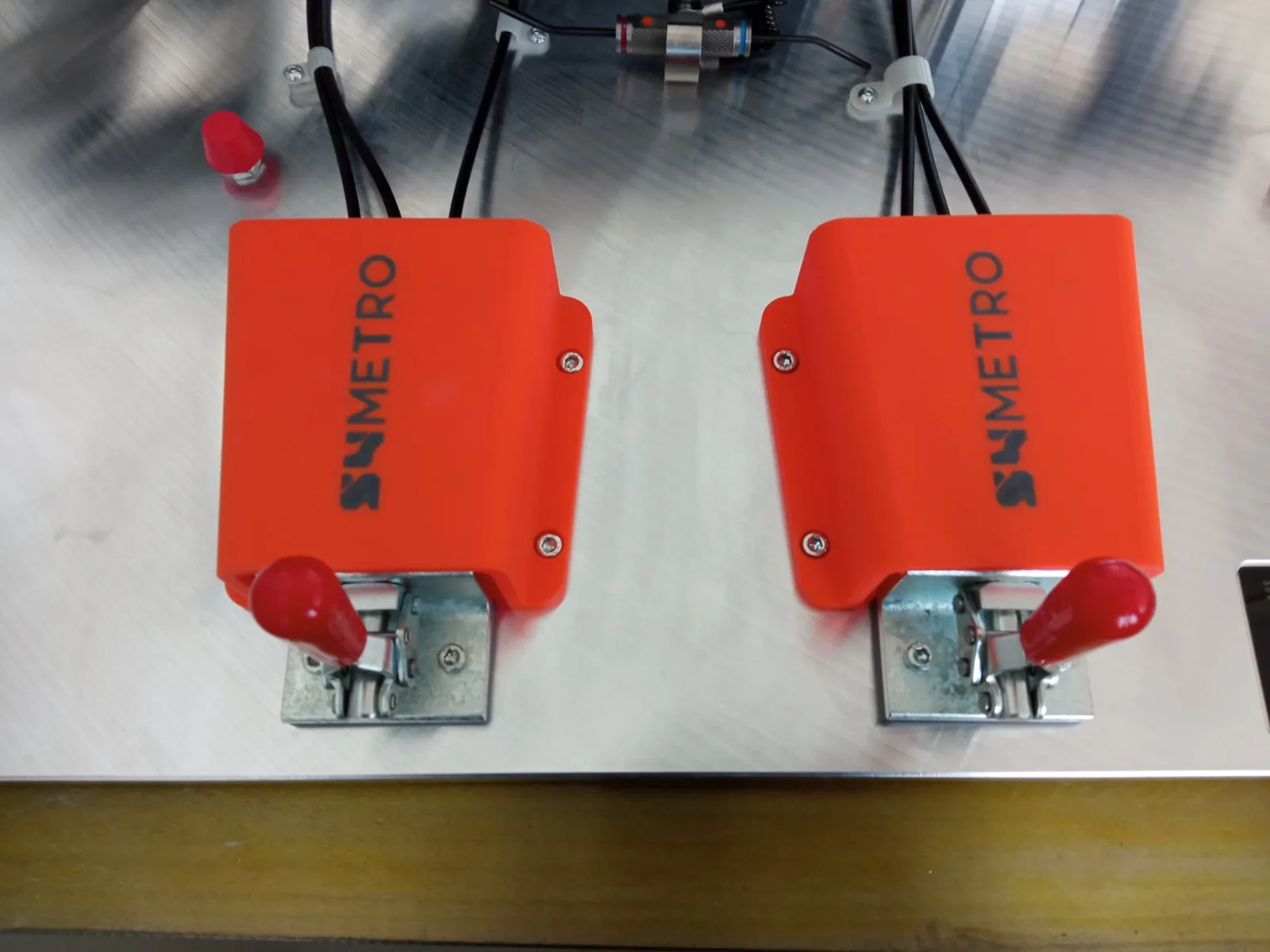

- Sistemas de fixação e clipagem que reproduzem as condições reais de montagem;
- Soluções de controlo dimensional para a indústria automóvel e outros setores exigentes.
Aliamos o conhecimento em metrologia ao desenvolvimento de engenharia. Por isso, cada gabarito é pensado para medir bem e para ser usado com facilidade no dia a dia da produção.
