Medição portátil
Inspecione peças diretamente na linha de produção com precisão metrológica. Os braços articulados combinam apalpação tátil para tolerâncias rigorosas e digitalização a laser para geometrias complexas, garantindo total versatilidade num único equipamento.

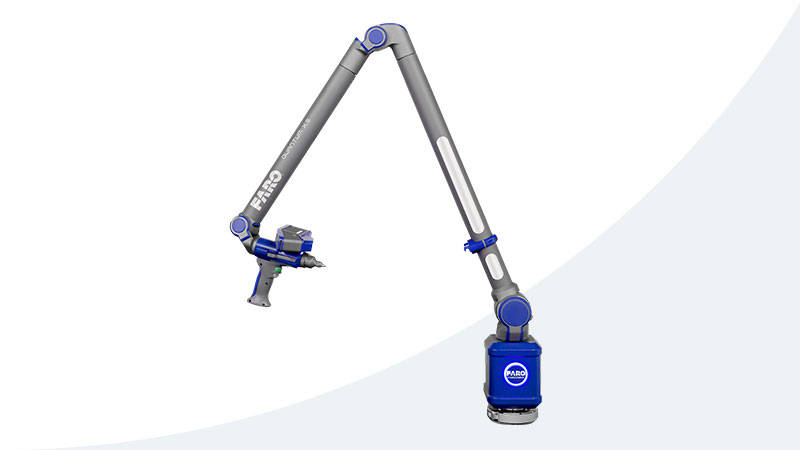

Quantum X FaroArm
A excelência metrológica em braços CMM.
Precisão: a partir de 0,023 mm
Destaque: Scan + apalpação
Peças pequenas a médias, inspeção dimensional e engenharia inversa.

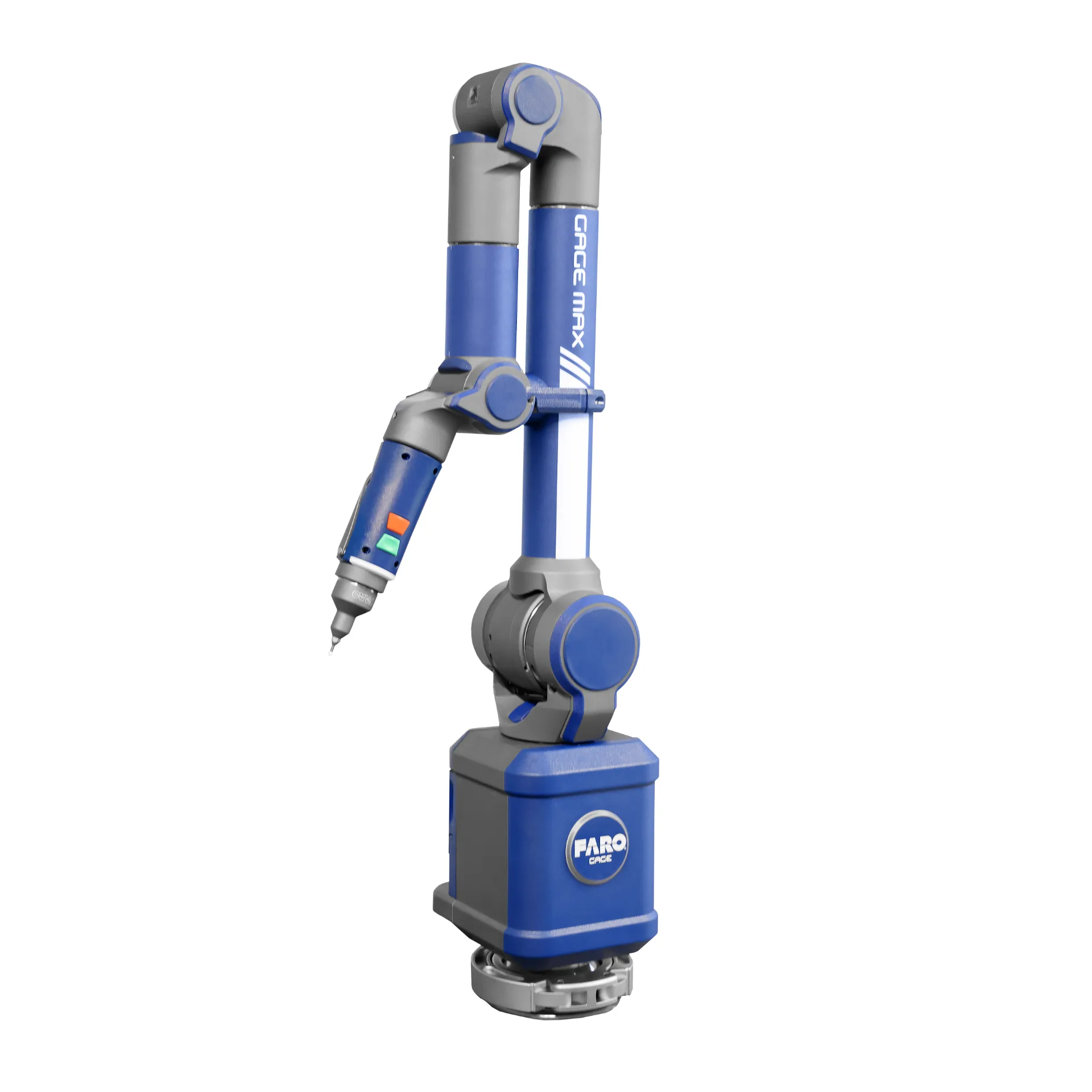

Gage Max FaroArm
Máxima compactação e precisão.
Precisão: 0,012 mm (SPAT)
Destaque: Volume 1,5 m
Peças pequenas diretamente na máquina-ferramenta ou bancada.

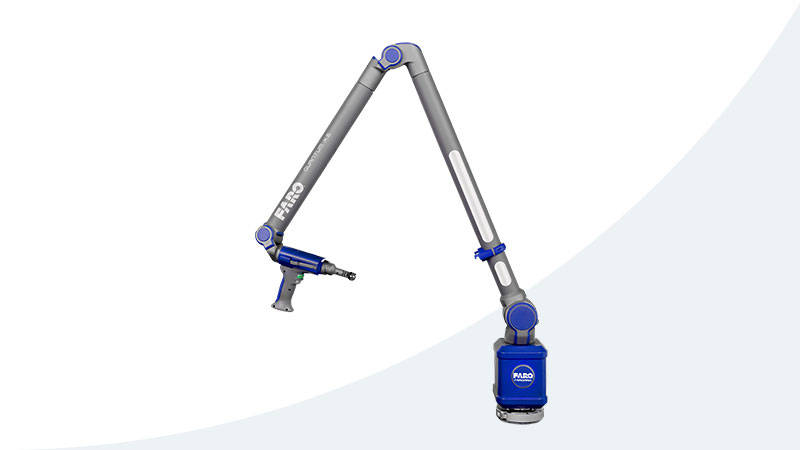

Super 6DoF TrackArm
Tracker + braço sem linha de visão.
Precisão: Medição 6DoF
Destaque: Grandes volumes
Peças de grandes dimensões onde a linha de visão é um desafio.

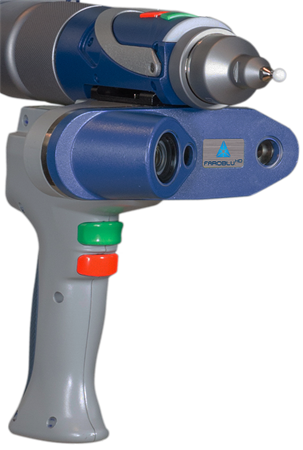

FAROBlu LLP
Digitalização a laser azul para FaroArm.
Precisão: Alta velocidade de varrimento
Destaque: Add-on FaroArm
Captura de superfícies complexas e geração de nuvens de pontos.
Aplicações
Ideal para a medição rápida de geometrias primárias (furos, planos, cilindros) com apalpadores rígidos. Permite alinhar peças complexas e validar tolerâncias geométricas (GD&T) rigorosas diretamente na máquina-ferramenta, sem necessidade de mover a peça para o laboratório.
A combinação perfeita para componentes complexos. Utilize o sensor tátil para referenciar furos maquinados de alta precisão e alterne instantaneamente para o varrimento a laser para capturar superfícies orgânicas, chapa metálica ou peças plásticas num único relatório.
Com a integração de garfos óticos ou apalpadores dedicados, o braço de medição é a solução padrão na indústria para inspeção de tubos curvados. Permite medir o raio, comprimento e rotação, enviando correções diretas para as máquinas de quinagem (dobradoras CNC).
Um braço de medição 3D, também conhecido como braço articulado ou CMM portátil, é um sistema de medição por coordenadas que combina a mobilidade de um braço humano com a precisão de uma máquina de medição tradicional. Composto por vários segmentos ligados por juntas codificadas, permite ao operador apontar uma sonda para qualquer ponto da peça e obter instantaneamente as coordenadas X, Y e Z com elevada exatidão. A sua construção em fibra de carbono e a compensação térmica integrada tornam-no estável e fiável mesmo nas condições adversas do chão de fábrica.
A verdadeira força destes equipamentos reside na versatilidade. Os braços de medição modernos podem ser equipados com apalpadores rígidos de rubi para inspeção tátil de geometrias primárias, mas também com cabeçotes de digitalização a laser para capturar superfícies livres e gerar nuvens de pontos. Esta dualidade faz deles a ferramenta ideal para controlo de qualidade, engenharia inversa, alinhamento de ferramentas, inspeção de tubos e até montagens de grande dimensão quando combinados com laser trackers. Na S4METRO, distribuímos e suportamos as gamas FARO, garantindo a escolha certa para cada aplicação industrial.
Demonstração técnica
Descreva a peça, as tolerâncias e o ambiente de medição: recebe uma recomendação técnica e proposta de investimento, com opções de compra, renting ou serviço de medição.
FAQ
Respostas rápidas sobre inspeção portátil, apalpação tátil e integração de software. Não encontra o que procura? Fale connosco.
Fale com os nossos especialistas e agende uma demonstração prática no seu chão de fábrica.
Falar com um Especialista
