Imagine reduzir um processo que levava 80 horas para apenas 24 horas. Parece impossível? A Innovative Creations Inc. (ICI) conseguiu fazer exatamente isto ao implementar tecnologia de scanning 3D no seu workflow de design.
Se a sua empresa ainda depende de medições manuais, disassembly e modelos CAD criados manualmente para desenvolver acessórios automotivos, é hora de considerar uma mudança. O mercado está em evolução, e as ferramentas que usamos definem a nossa capacidade competitiva.
O desafio: medição manual = perda de tempo e criatividade
A ICI, com 30 anos de experiência na produção de acessórios para veículos (bumpers, grilles customizados, side steps), enfrentava um problema comum em empresas de engenharia: o processo de recolha de dados era simplesmente demasiado lento.
O fluxo de trabalho tradicional:
- Contactar fornecedores e clientes para emprestar o modelo de veículo mais recente
- Trazer o veículo para a oficina
- Desmontar bumpers e componentes
- Medir manualmente cada dimensão crítica
- Criar um mock-up à mão
- Construir o modelo CAD 3D a partir desses dados
- Testar o protótipo no veículo
- Validar e ajustar conforme necessário
Este processo inteiro levava 1 a 2 meses apenas para conseguir o veículo, mais 2 semanas de disassembly e medição, sem contar o tempo de iteração e refinamento.
O maior problema? Nem sequer havia tempo criativo durante o processo. Os engenheiros estavam presos a tarefas repetitivas de medição, quando podiam estar a explorar conceitos de design inovadores.
A solução: braço de medição FARO
A decisão surgiu em novembro, quando a ICI reconheceu que o scanning 3D se tinha tornado a melhor prática da indústria. Era tempo de investir.

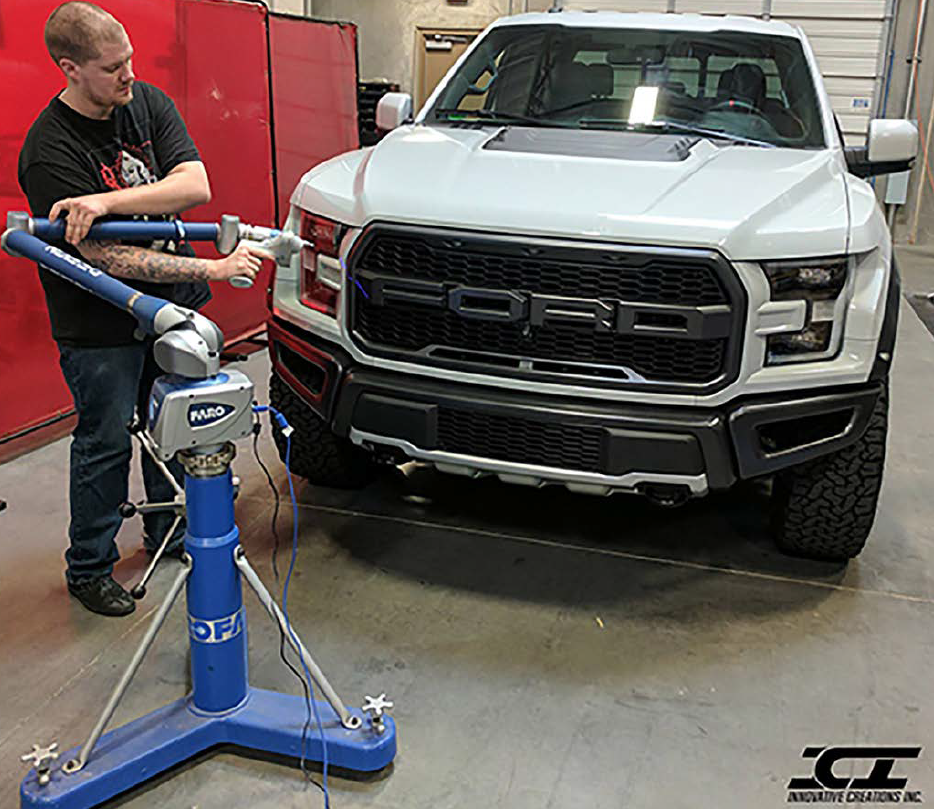

Depois de avaliar várias opções, a escolha foi o braço de medição FARO, um dispositivo de scanning portátil de alta resolução, especificamente desenvolvido para engenharia inversa e aplicações de design baseadas em CAD.
Por que escolher o braço de medição FARO?
1. Integração perfeita com SolidWorks
A característica que mais influenciou a decisão foi a integração direta com Geomagic para SolidWorks.
"Com a maioria das outras soluções, precisávamos de converter os dados num programa separado antes de usar no SolidWorks. Com esta solução, o tempo inteiro que está a usar o scanner, está a usar SolidWorks. Reduz significativamente o tempo de aprendizagem."
— Kyle Dahlquist, Lead Product Development Engineer, ICI
2. Precisão ótica superior
O braço de medição FARO utiliza tecnologia de laser azul, capaz de capturar dados extremamente detalhados e sem ruído, crítico para a indústria automóvel, onde as tolerâncias são rígidas.
3. Velocidade de scanning rápida
As velocidades de scanning elevadas permitem capturar point clouds abrangentes em tempo útil, sem necessidade de múltiplas sessões.
4. Simplicidade de utilização
O dispositivo foi desenvolvido com uma interface simples, permitindo que engenheiros sem experiência prévia em scanning 3D conseguissem resultados profissionais rapidamente. A ICI recebeu apenas 8 horas de treino e os engenheiros estavam operacionais.
Os resultados: 70% de redução no tempo de design
| Métrica | Antes (manual) | Depois (scanning 3D) | Melhoria |
|---|---|---|---|
| Tempo total para design de bumper | 80 horas | 24 horas | 70% de redução |
| Protótipos até acertar | 5 | 1 | 80% menos desperdício |
| Tempo de mercado | Mês+ | Semanas | Acelerado |
O case study real: design do bumper Toyota Tacoma
Para desenvolver um design de bumper dianteiro e traseiro para o Toyota Tacoma:
Processo antigo:
- ~80 horas de trabalho acumulado
- 5 protótipos fabricados antes de acertar no ajuste
- Pressão temporal para devolver o veículo ao proprietário
- Engenheiros sem espaço criativo para exploração de conceitos
Com scanning 3D (braço de medição FARO):
- ~24 horas de trabalho acumulado
- 1 protótipo com ajuste correto
- Flexibilidade no cronograma, sem pressa em devolver equipamento
- Tempo disponível para iteração criativa e refinamento
Além do CAD: engenharia inversa
O braço de medição FARO também revolucionou o processo de engenharia inversa da ICI.
Embora a empresa fabrique in-house a maioria dos seus produtos (é uma facility certificada de corte de aço), não tem capacidade para todas as tecnologias, como tubagem, por exemplo. Trabalha em parceria com outros fabricantes que produzem segundo as especificações da ICI.
O problema: muitos desses fornecedores não dispõem de ficheiros CAD 3D adequados.
A solução: a ICI faz scanning ao protótipo do design do parceiro, converte-o para modelo SolidWorks e depois pode iterar, testar e validar antes da produção. Isto garante qualidade e conformidade sem esperar por documentação deficiente.
Como isto se traduz em vantagem competitiva
1. Time-to-market mais rápido. A ICI pode agora lançar novos acessórios muito mais rapidamente que os concorrentes. Isto é crítico num mercado onde a primeira empresa a oferecer um novo design ganha market share.
2. Menos prototipagem, menos custos. Reduzir de 5 para 1 protótipo significa economia significativa em materiais, manufatura e iteração.
3. Melhor qualidade de dados. Os dados de scanning são mais precisos e completos que medições manuais, reduzindo erros a jusante.
4. Engenheiros mais felizes. Sem estarem presos a medições repetitivas, os engenheiros têm espaço para design criativo. Isto melhora o engagement e atrai talento de qualidade.
5. Capacidade de inovação.
"Todo o nosso negócio é baseado em tempo. Quanto tempo leva para desenhar um produto ou para o levar a vendas. Esse é o aspeto mais crítico. Todos os nossos KPI com scanning 3D relacionam-se diretamente com isto."
— Kyle Dahlquist, ICI
Desafios reais, mas resolvidos
Curva de aprendizagem. Dahlquist admitiu que havia uma curva de aprendizagem em trabalhar com point clouds e conversões de ficheiros: "Tem de limpar o ficheiro para converter o modelo numa superfície sobre a qual conseguir desenhar."
Solução: a FARO forneceu 8 horas de treino especializado, e os engenheiros rapidamente dominaram o software.
Por que agora é o momento certo
A tecnologia de scanning 3D é hoje a melhor prática da indústria. Não é uma vantagem diferenciadora, é uma exigência competitiva.
Se está ainda a depender de medições manuais com craveiras ou fitas, processos de disassembly demorados e modelos CAD criados manualmente a partir de sketches, está a perder semanas de produtividade e espaço criativo que os seus concorrentes estão a ganhar.
O investimento vale a pena?
A resposta é sim, com confiança. Na ICI, o investimento no braço de medição FARO traduziu-se em:
- 70% de redução no tempo de design (80h → 24h)
- Aumento de capacidade produtiva sem expandir a equipa
- Primeiro a mercado com novos designs
- Margens melhores através de prototipagem mais eficiente
Para uma empresa que trabalha com múltiplas marcas (Ford, Chevrolet, GMC, Dodge, Jeep, Nissan, Toyota), esta eficiência é crítica.
Funcionalidades-chave do braço de medição FARO
- Tecnologia de laser azul oticamente superior
- Scanning rápido com cobertura de laser expandida
- Algoritmos avançados para materiais difíceis
- Interface simples, com treino mínimo necessário
- Integração nativa com Geomagic e SolidWorks
- Portátil e versátil
Dúvidas frequentes
Qual é a curva de aprendizagem? Mínima. O dispositivo tem interface intuitiva e fornecemos treino especializado. Os engenheiros da ICI estavam operacionais em horas.
É compatível com o meu software CAD? A integração mais forte é com SolidWorks/Geomagic, mas suporta outros sistemas através de conversão de dados.
Quanto tempo economizo realmente? Depende do seu processo atual. A ICI economizou 70%. Podemos fazer uma auditoria gratuita do seu workflow.
E se o meu orçamento for limitado? Existem opções de financiamento e leasing. O ROI justifica-se geralmente em 12 a 24 meses.
Conclusão
A história da ICI é a história de muitas empresas de engenharia: ferramentas obsoletas a criar gargalos que travam a inovação e o crescimento.
O braço de medição FARO não é apenas um upgrade técnico. É um facilitador de negócio que liberta a sua equipa para fazer o que faz melhor: criar designs inovadores que os clientes adoram.
Se quer competir em velocidade, qualidade e criatividade, é hora de digitalizar o caminho para o futuro.
